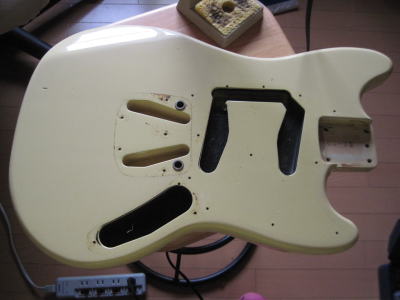

パーツを取り除いた状態。 塗装はやり直さないため、ブリッジのアンカーは 残しまたまま。 ピックアップのザグリは、FastTrack2を取付けるに あたって、ピックアップ底面のフェライトマグネットの厚み分、深く掘り直した跡がありました。 また、導電塗料も塗布されています。 ショップの仕事でしょうか？ |
 |

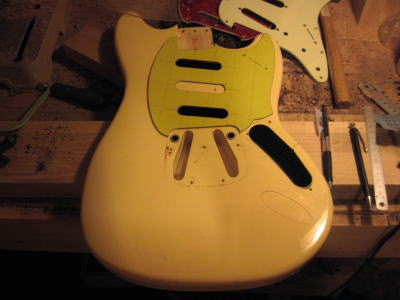

製作途中のピックガードをあてて、センター・ピックアップ、スイッチ、配線のザグリ位置を決めます。 ジャックは舟形プレートでマウントすることに。 プレートの位置を罫書きます。 |
 |

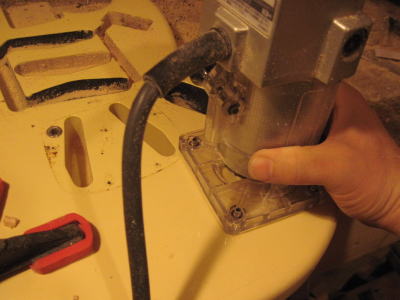

トリマーでザグリます。 フリーハンドで罫書き線のチョイ内側を粗削り。 |
 |

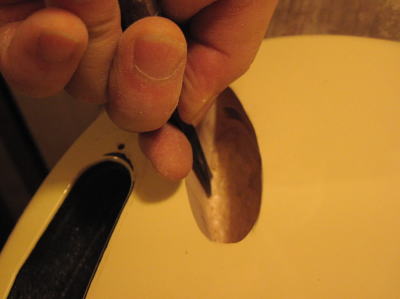

ノミで仕上げます。 |
 |
ザグリ完了です。 写真はありませんが、ピックガードやパーツ類の 取り付けビスの穴は、一旦全部埋めてあります。 |
 |

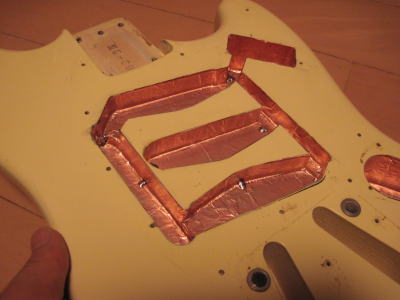

シールドのため銅箔を貼ります。 銅箔のつなぎ目はハンダを落とし、ザグリ全体で 導通がある状態にします。 。 離れたザグリはリード線でつないで、最後にまとめて弦アースに落とします。 |
 |
|
|
|
|
|
